EREA
SPT80000/D/690
- EN 60076

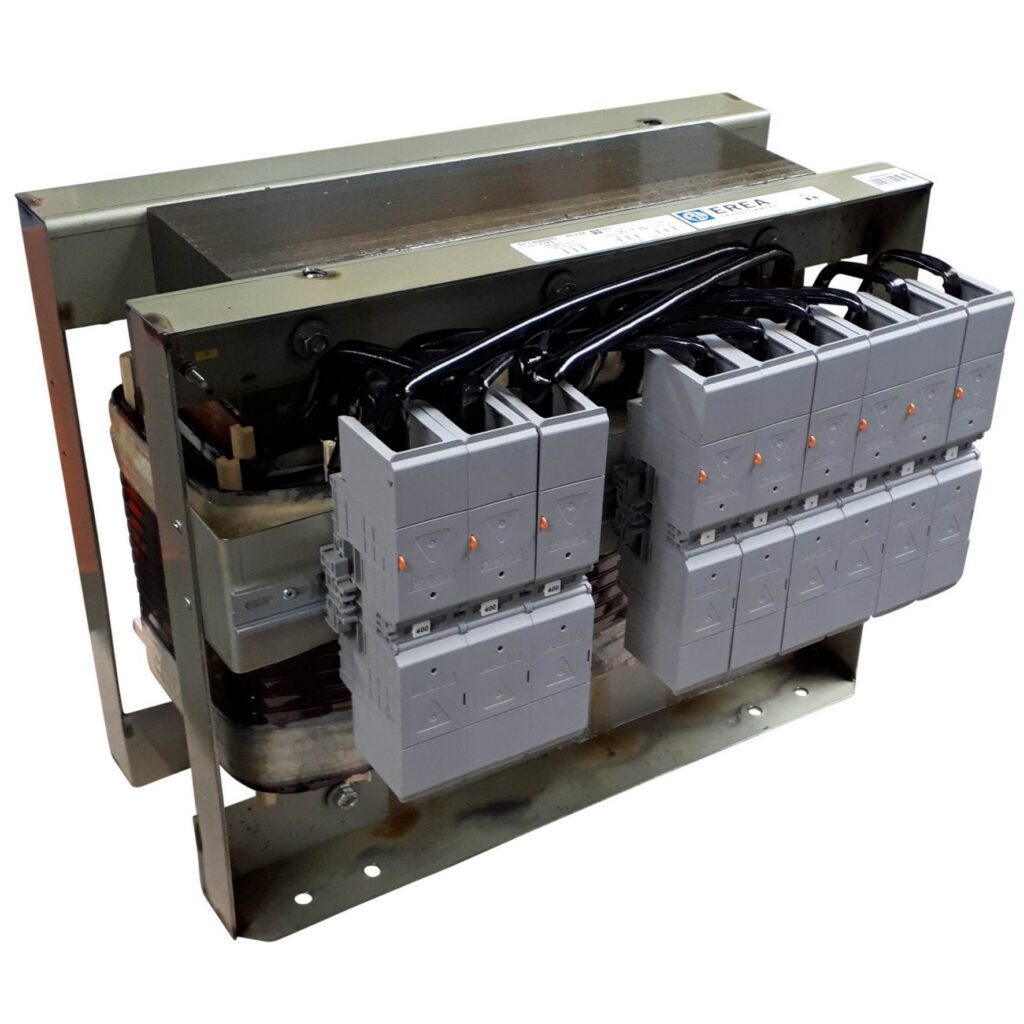

Driefase scheidingstransformator - IP00 - Upri 690V D // Usec 230V D - 400V Y+N - Vermogen 80000VA
Prijs op aanvraag
Vraag een offerte aan om de prijs en beschikbaarheid voor jouw klantgroep te ontvangen.
Belangrijkste specificaties
De kerngegevens om snel te beoordelen of dit product geschikt is voor jouw toepassing.
- 80000 VA Vermogen
- 3x 690V Δ Primaire spanning
- IP00 Beschermingsgraad
- 320 kg Massa
Technisch datasheet
Download technische fiche (PDF)1. Elektrisch
- Vermogen
- 80000 VA
- Frequentie
- 50-60 Hz
- Primaire spanning
- 3x 690V Δ
- Secundaire spanning
- 3 x 230V Δ / 3x 400V Υ+N
- Rendement
- 98,1 %
- Po (nullastverlies)
- 405 W
- Pcu (koperverlies)
- 1080 W
- Spanningsval
- 1,37 %
- Ucc (kortsluitspanning)
- 2,5 %
- Aanbevolen primaire zekering
- D125A ( 3x690V Δ )
- Aanbevolen secundaire zekering

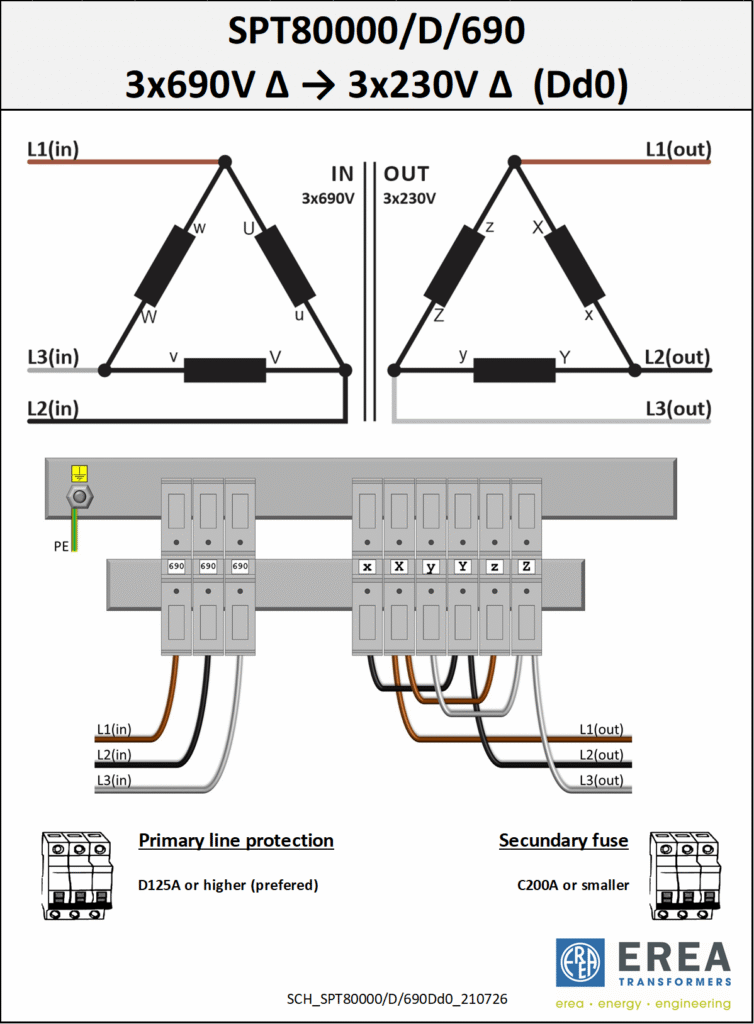

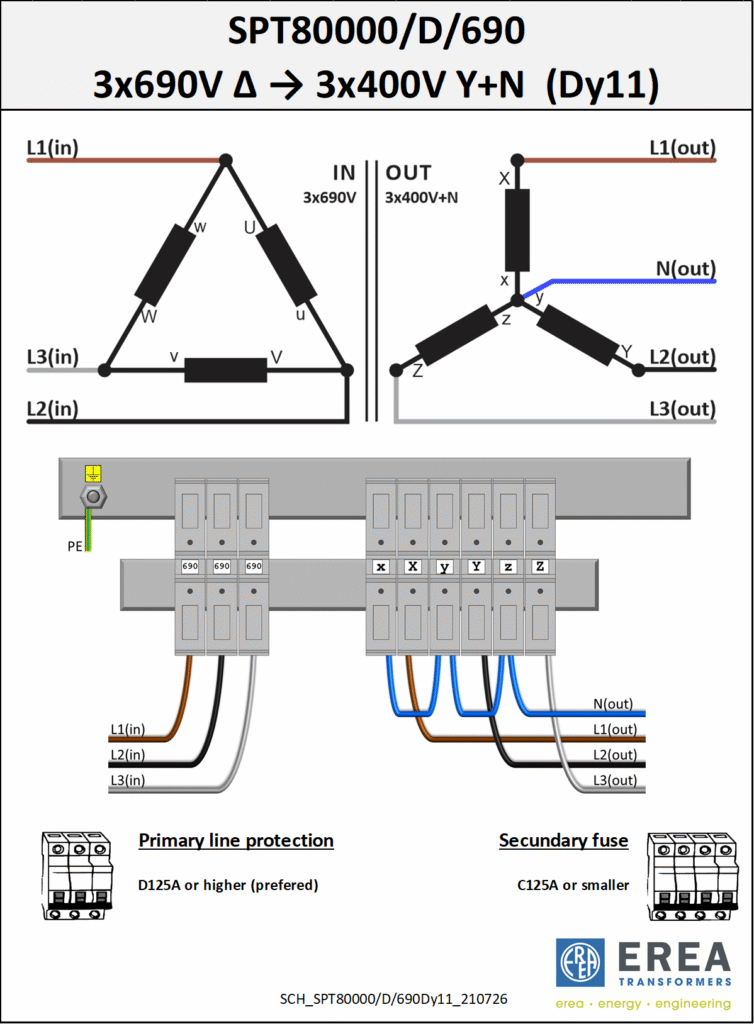

- C125A ( 3x400V Y+N ), MCCB200A ( 3x230V Δ )
- Diëlektrische sterkte — primair/secundair
- 4500 Vac
- Diëlektrische sterkte — secundair/aarde
- 2500 Vac
- Isolatieklasse
- F
2. Normen en omgeving
- Toepassing
- Voor industriële toepassingen
- Normen
- EN 60076, EN 60726
- Beschermingsklasse
- Voorbereid voor beschermingsklasse I
- IP-graad
- IP00
- Ta max
- 40 °C
3. Mechanisch

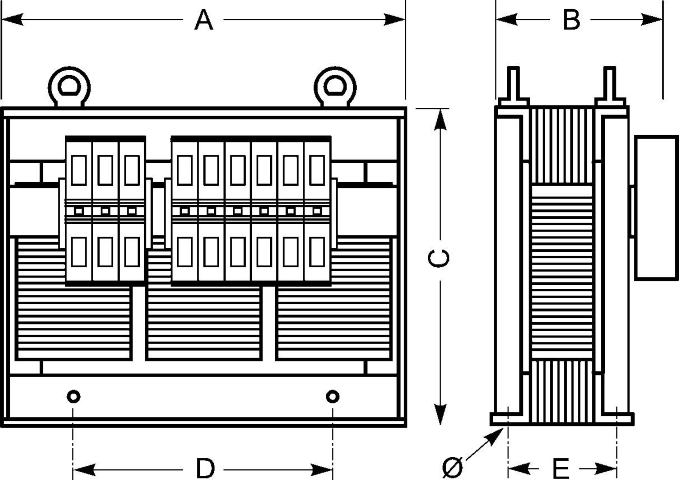

- Afmetingen A × B × C
- 640 × 430 × 500 mm
- Massa
- 320 kg
- Afwerking
- Onder vacuüm en onder druk geïmpregneerd
- D
- 400 mm
- Primaire aansluiting
- Moerbevestiging M12
- E
- 245 mm
- Secundaire aansluiting
- Moerbevestiging M12
4. Opties en eigenschappen
- Specifieke eigenschappen

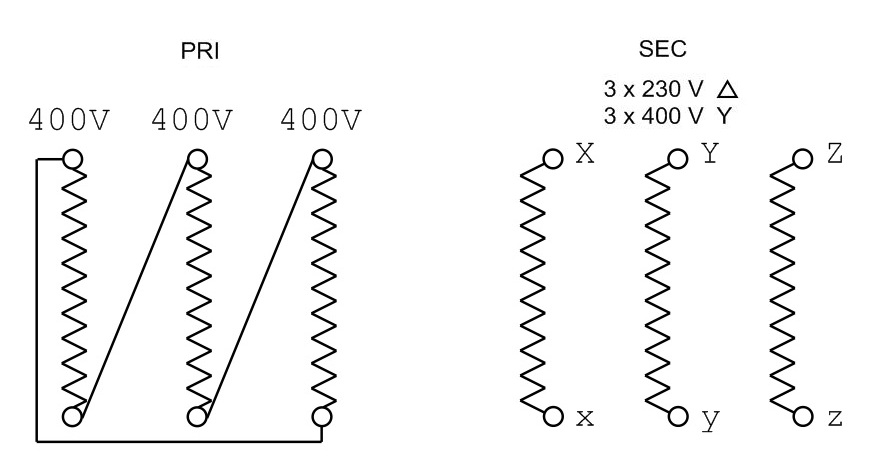

- Primair in driehoek, secundair niet gekoppeld
- Montage
- L-profielen met bevestigingsgaten
- Op aanvraag
- Aansluitingen met contactdozen en met netsnoeren, Andere spanningen en andere vermogens, Behandeling voor tropenbestendigheid, Beschermingsgraad IP23 en IP65, Beschermingsklasse II, Met elektrostatische schermen, Met smeltzekeringen, Zig-Zag schakelgroepen
5. Transformatortype
- Reeks
- Driefasen scheidingstransfo
- Type: Driefasen scheidingstransfo
-
- Veiligheid
- Beveiliging
- Regeling
- Medisch
Vraag een offerte aan
Voor dit product is geen prijsinformatie online beschikbaar. Vraag een offerte aan en ontvang een voorstel op maat.
Technische tekeningen
